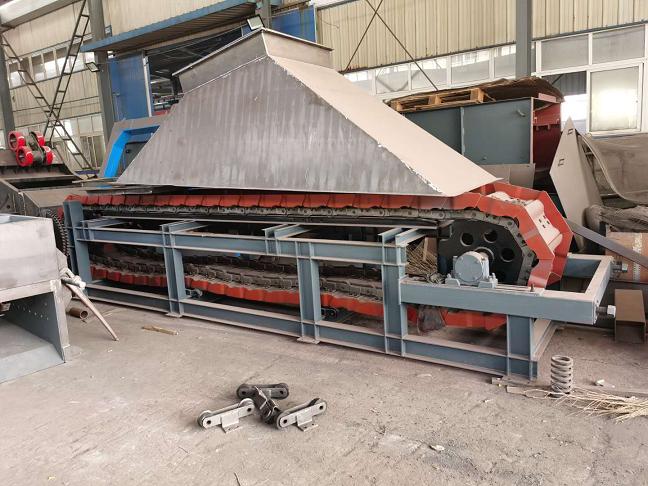

回料裝置重型板喂機優勢及設計方案
瀏覽次數：發布日期：2021-04-01
本技術涉及板喂機設備技術領域，特別涉及一種回料裝置重型板喂機。重型板喂機為連續輸送物料機械的一種，用于沿水平或傾斜方向向破碎機、輸送機或其他工作機械連續均勻地配給和轉運物料，適用于大中型水泥廠生產線中松散、塊狀、量大喂料工序，能運送大塊，可在高溫高濕惡劣環境中可靠工作，尤其對運送大塊、高溫和尖銳的物料最為適合，并能在露天和潮濕惡劣的環境下可靠地工作。然而，現有的重型板喂機，在工作過程中因不易移動，因此對輸送物料的回料不便于處理，影響物料的輸送效率以及回料的輸送。因此，設計一種回料裝置重型板喂機來解決上述問題很有必要。
技術實現要素：
本技術的目的在于提供一種回料裝置重型板喂機，通過在板喂機底部設置皮帶機，有利于采用皮帶機將回料進行輸送收集，從而有效的增加回料回收效率，提高板喂機輸送效率，以解決上述背景技術中提出的問題。
為實現上述目的，本技術提供如下技術方案：一種回料裝置重型板喂機，包括板喂機機架和皮帶機機架，所述板喂機機架底部設置有板喂機支腿和板喂機頭部支腿，所述板喂機機架一端設置有板喂機頭輪組，所述板喂機頭輪組一側設置有減速機，所述板喂機機架另一端設置有板喂機尾輪組，所述板喂機機架位于板喂機頭輪組和板喂機尾輪組之間設置有板喂機兩側上托輪架、板喂機中間上托輪架和板喂機下托輪架，兩個所述板喂機兩側上托輪架之間設置有板喂機兩側上托輪，兩個所述板喂機中間上托輪架之間連接有板喂機中間上托輪，兩個所述板喂機下托輪架之間連接有板喂機下托輪，所述板喂機兩側上托輪表面連接有同一個鏈條，所述鏈條頂部設置有板喂機鏈板，所述板喂機機架位于板喂機頭輪組一端設置有板喂機護罩，所述板喂機護罩一側設置有板喂機漏斗，所述板喂機護罩一端設置有板喂機中間連接槽，所述板喂機機架中心頂部位置設置有板喂機導料槽。
優選的，所述皮帶機機架一端設置有皮帶機傳動滾筒，所述皮帶機機架另一端設置有皮帶機改向滾筒，所述皮帶機傳動滾筒一側設置有驅動固定支架，所述驅動固定支架表面設置有減速電機。
優選的，所述皮帶機機架位于皮帶機傳動滾筒與皮帶機改向滾筒之間設置有皮帶機上托輥與皮帶機下托輥。
優選的，所述皮帶機傳動滾筒和皮帶機改向滾筒之間設置有聚酯無空邊環形擋邊帶，所述聚酯無空邊環形擋邊帶兩側設置有若干個立棍。
本技術的技術效果和優點：
1、通過在板喂機底部設置皮帶機，有利于采用皮帶機將回料進行輸送收集，從而有效的增加回料回收效率，提高板喂機輸送效率。
2、通過設有聚酯無空邊環形擋邊帶，有利于對皮帶機輸送的回料進行格擋，防止回料灑落。
3、通過設有立棍，利于將皮帶機的輸送帶進行限位，防止皮帶機的輸送帶滑落。
附圖說明

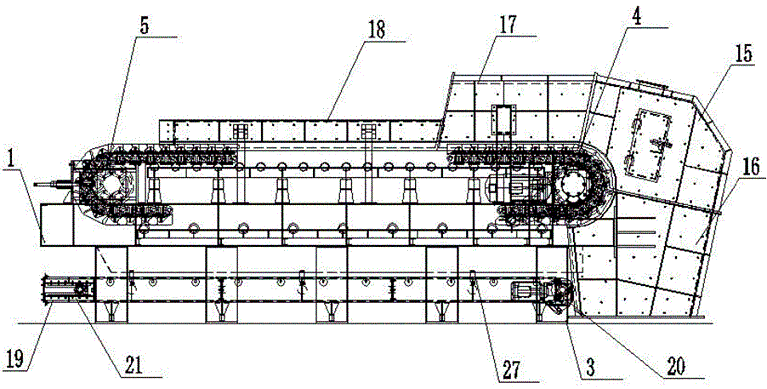

圖中：1、板喂機機架；2、板喂機支腿；3、板喂機頭部支腿；4、料機頭輪組；5、減速機；6、板喂機尾輪組；7、板喂機兩側上托輪架；8、板喂機中間上托輪架；9、板喂機下托輪架；10、板喂機兩側上托輪；11、板喂機中間上托輪；12、板喂機下托輪；13、鏈條；14、板喂機鏈板；15、板喂機護罩；16、板喂機漏斗；17、板喂機中間連接槽；18、板喂機導料槽；19、皮帶機機架；20、皮帶機傳動滾筒；21、皮帶機改向滾筒；22、驅動固定支架；23、減速電機；24、皮帶機上托輥；25、皮帶機下托輥；26、聚酯無空邊環形擋邊帶；27、立棍。
具體實施方式
下面將結合本技術實施例中的附圖，對本技術實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本技術一部分實施例，而不是全部的實施例。基于本技術中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本技術保護的范圍。
本技術提供了如圖1-6所示的一種回料裝置重型板喂機，包括板喂機機架1和皮帶機機架19，所述板喂機機架1底部設置有板喂機支腿2和板喂機頭部支腿3，所述板喂機機架1一端設置有板喂機頭輪組4，所述板喂機頭輪組4一側設置有減速機5，所述板喂機機架1另一端設置有板喂機尾輪組6，所述板喂機機架1位于板喂機頭輪組4和板喂機尾輪組6之間設置有板喂機兩側上托輪架7、板喂機中間上托輪架8和板喂機下托輪架9，兩個所述板喂機兩側上托輪架7之間設置有板喂機兩側上托輪10，兩個所述板喂機中間上托輪架8之間連接有板喂機中間上托輪11，兩個所述板喂機下托輪架9之間連接有板喂機下托輪12，有效的使板喂機兩側上托輪10、板喂機中間上托輪11和板喂機下托輪12對鏈條13進行支撐，防止板喂機鏈板14產生松弛或偏斜，造成物料泄漏，所述板喂機兩側上托輪10表面連接有同一個鏈條13，所述鏈條13頂部設置有板喂機鏈板14，所述板喂機機架1位于板喂機頭輪組4一端設置有板喂機護罩15，通過設有板喂機護罩15，有利于對板喂機輸送的物料進行防護，防止物料在外力作用下灑落，所述板喂機護罩15一側設置有板喂機漏斗16，所述板喂機護罩15一端設置有板喂機中間連接槽17，所述板喂機機架1中心頂部位置設置有板喂機導料槽18。
進一步的，在上述技術方案中，所述皮帶機機架19一端設置有皮帶機傳動滾筒20，所述皮帶機機架19另一端設置有皮帶機改向滾筒21，所述皮帶機傳動滾筒20一側設置有驅動固定支架22，所述驅動固定支架22表面設置有減速電機23，通過在板喂機底部設置皮帶機，有利于采用皮帶機將回料進行輸送收集，從而有效的增加回料回收效率，提高板喂機輸送效率；
進一步的，在上述技術方案中，所述皮帶機機架19位于皮帶機傳動滾筒20與皮帶機改向滾筒21之間設置有皮帶機上托輥24與皮帶機下托輥25，通過設有皮帶機上托輥24與皮帶機下托輥25，有利于對皮帶機中的輸送帶進行支撐，防止皮帶機的輸送帶偏斜松弛；
進一步的，在上述技術方案中，所述皮帶機傳動滾筒20和皮帶機改向滾筒21之間設置有聚酯無空邊環形擋邊帶26，通過設有聚酯無空邊環形擋邊帶26，有利于對皮帶機輸送的回料進行格擋，防止回料灑落，所述聚酯無空邊環形擋邊帶26兩側設置有若干個立棍27，通過設有立棍27，利于將皮帶機的輸送帶進行限位，防止皮帶機的輸送帶滑落。
本實用工作原理：
參照說明書附圖1-6，該裝置使用時，通過板喂機機架1中的料機頭輪組4在減速機5的作用進行轉動，從而在鏈條13的作用下帶動料機頭輪組4轉動，從而通過板喂機鏈板14將板喂機導料槽18下來的物料進行輸送，通過設有板喂機兩側上托輪架7、板喂機中間上托輪架8和板喂機下托輪架9，有效的使板喂機兩側上托輪10、板喂機中間上托輪11和板喂機下托輪12對鏈條13進行支撐，防止板喂機鏈板14產生松弛或偏斜，造成物料泄漏，通過設有皮帶機機架19，有利于使皮帶機傳動滾筒20在減速電機23的帶動下轉動，使皮帶機改向滾筒21同時轉動，從而在板喂機底部形成皮帶機輸送，從而將板喂機的回料經過皮帶機進行輸送，增加回料回收效率，提高板喂機輸送效率，通過設有聚酯無空邊環形擋邊帶26，有利于對皮帶機輸送的回料進行格擋，防止回料灑落，通過設有立棍27，利于將聚酯無空邊環形擋邊帶26進行限位，防止聚酯無空邊環形擋邊帶26滑落。
